ABB REG216 حماية المولدات ومحولات المولدات
الوقت:Sep 23,2025
تم تصميم عائلة منتجات REG216 من ABB لحماية المولدات ومحولات المجموعة. يمكن تكييف نظام الحماية هذا بسهولة حسب حجم النظام الأساسي ومخطط الحماية المطلوب، وذلك من خلال مزيج من مكتبات البرمجيات والوحدات الصلبة.

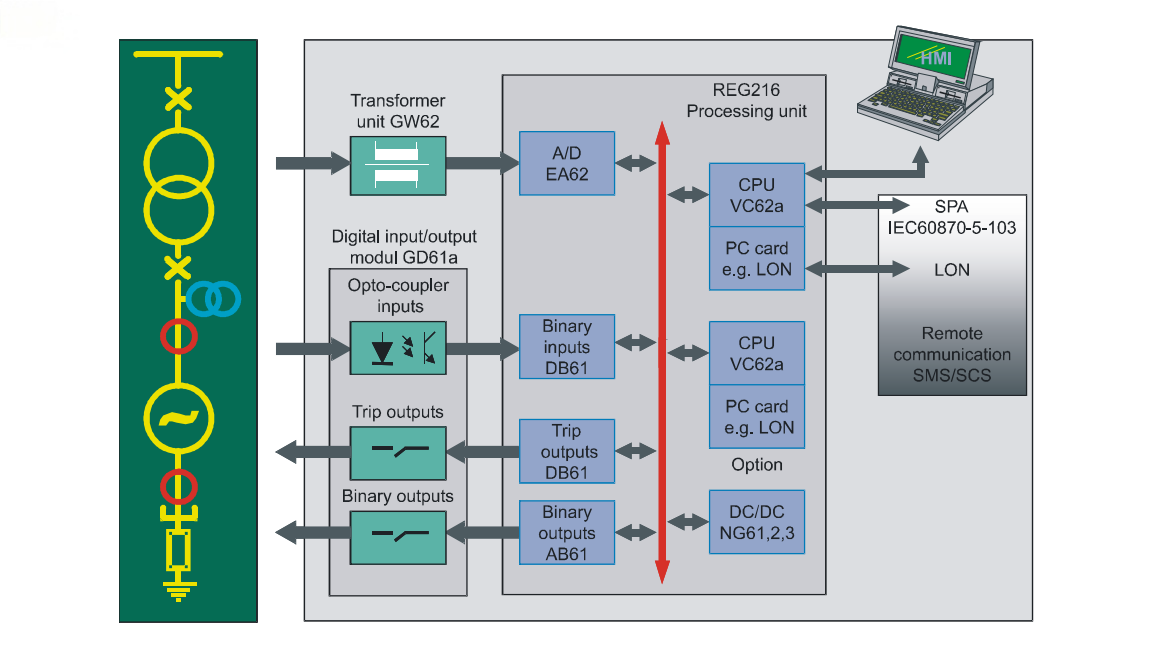

تتكون أجهزة REG216 من مكونين رئيسيين، معزولين جسديًا عن بعضهما البعض ومتصلين عبر كابلات مدرعة مسبقة الصنع قياسية:
• واجهة النظام الأساسية (محولات التيار، ومحولات الجهد، والمرحلات المساعدة)، التي توفر عزلًا للتيار المستمر وحماية من التداخل الكهرومغناطيسي؛
• الحافلة المتوازية والإلكترونيات المرتبطة بها (مثل المداخل التناظرية ومعالجات البيانات لتهيئة الإشارات ومعالجتها).
تتبادل جميع الوحدات المتاحة البيانات وتراقب بعضها البعض عبر الناقل المتوازي B448C. نظام الحماية هذا يعتمد على ناقل البيانات، وتستخدم معظم وظائفه معالجة الإشارات الرقمية، بما في ذلك تكييف الإشارة والمدخلات التناظرية والرقمية والتحويل من تناظري إلى رقمي ومعالجتها وإخراج الإشارات. يستخدم الناقل المتوازي والإلكترونيات تصميمًا قابلًا للتركيب ويتم تثبيته في رف معدات قياسي مقاس 19 بوصة بارتفاع 6U (1U = 44.45 مم). يتم تنظيم رف المعدات هذا في 21 فاصلًا قياسيًا.
تشمل مكونات النظام:
1. رف الجهاز 216MB66/216MB68 والناقل المتوازي B448C
الميزات الرئيسية للحافلة المتوازية B448C:
• بناءً على مواصفة IEEE P 896 (النظام الأساسي المستقبلي)
• تعدد الوقت للعناوين والبيانات (16 بت)
• نقل البيانات غير المتزامن مع مبادلة الإشارات
• فحص النزاهة لكل تبادل بيانات
• ما يصل إلى 32 وحدة رئيسية بنفس الحالة وبنفس الوصول النشط للحافلة
• تشترك جميع الوحدات الإلكترونية في مصدر طاقة مساعد داخلي مشترك بجهد 24 فولت؛ كما يُمكن توفير مصدر طاقة إضافي بجهد 24 فولت.
2. وحدة المعالجة 216VC62a
• معالج 80486DX-2 من النوع 32 بت
• برامج التطبيقات المخزنة في ذاكرة فلاش EPROM
• بيانات التشغيل المخزنة في ذاكرة الوصول العشوائي
• الإعدادات في ذاكرة فلاش EPROM غير القابلة للمسح
• واجهة RS-423 السلبية لتشغيل الكمبيوتر
• الاتصال بجهاز التحكم في المحطة وإرسال الرسائل
• مزامنة الساعة لوضع علامات زمنية على الأحداث
• ذاكرة الأحداث غير القابلة للتطاير والتشويش (التخزين المؤقت بالمكثف الذهبي)
• متطلبات المساحة: حجرتان مفصولة برف.
3. وحدة الإدخال التناظري 216EA62
• ست مجموعات من 24 مُدخلاً تم أخذ عينات منها بشكل متزامن
• تردد أخذ العينات 600 (720) هرتز عند تردد مصدر الطاقة 50 (60) هرتز
• متطلبات المساحة: حجرتان مفصولة برف.
4. وحدة الإخراج الرقمي 216AB61
• 32 مخرجًا للتحكم في المرحلات في مجموعة مرحلات الإخراج المساعدة
• حماية من الدوائر القصيرة
• مصابيح LED على اللوحة الأمامية للإشارة إلى المرحلات النشطة
• متطلبات المساحة: مساحة رف واحدة.
5. وحدة إخراج الرحلة والمدخلات الثنائية 216DB61
• 8 مخرجات للتحكم الثنائي في مرحلات الرحلة المساعدة
• مراقبة مكبر الإخراج
• 16 مدخلًا رقميًا لتلقي الإشارات من مجموعة الترحيل المساعدة للمدخلات (اثنان لكل مدخل، لتشغيل وإيقاف التشغيل الخارجي)
• يتم تمييز المخرجات والمدخلات النشطة بواسطة مصابيح LED
• متطلبات المساحة على اللوحة الأمامية: مساحة واحدة في الرف.
6. وحدات إمداد الطاقة التكميلية بالتيار المستمر 216NG61، و216NG62، و216NG63
• إصدارات مدخلات من 36 إلى 312 فولت تيار مستمر
• إخراج 24 فولت تيار مستمر، 150 وات
• مخرجات محمية من الدوائر القصيرة والحمولات الزائدة
• توصيل متوازٍ لزيادة التصنيفات
• اتصال متوازي للزومية (مخرجان)
• متطلبات المساحة: ثلاثة أقسام من الرف.
تعمل جميع وظائف الحماية في REG216 باستخدام جهد والتيار الأساسيين المُعايَنَين. تتمتع وحدة الإدخال التناظرية بمعدل أخذ عينات يبلغ 12 مرة لكل دورة عند التردد الاسمي لنظام الطاقة، مع نطاق ديناميكي يبلغ 15 بتًا. ويتم إجراء جميع عمليات معالجة الإشارات الأخرى رقميًا. هذا يضمن قابلية التطبيق العالمي، والدقة العالية، والاستقرار على المدى الطويل. كما تعمل المرشحات الرقمية بفعالية على إلغاء مكونات التيار المستمر والتوافقيات، مما يمنع بالتالي حدوث التداخلات.
يتم تكوين نظام الحماية والتحكم فيه عبر واجهة تسلسلية متصلة بجهاز كمبيوتر شخصي. وتُدار الوحدة القائمة على القوائم، وتتيح إعدادات المعلمات وسجلات القياس، وعرض قيم القياس، وعرض الأحداث، وتأكيد الأحداث، وإجراء الطباعة، بالإضافة إلى بيانات سجل الأعطال.
من خلال أخذ العينات التعاونية لهذه السلسلة من الوحدات الإلكترونية، يحتل نظام REG216 مكانةً بارزةً في مجال حماية المولدات والمحولات.
