نظام مراقبة قابل للتركيب على الرف VM600
الوقت:Sep 10,2025
تم تصميم نظام المراقبة VM600 الذي يركب على الرف لحماية ومراقبة الآلات الدوارة الكبيرة في صناعات توليد الطاقة والنفط والغاز، مثل التوربينات الغازية وبخارية وهيدروليكية والمولدات، بالإضافة إلى الآلات الأصغر حجمًا مثل الضواغط والمراوح والمحركات والمضخات والمراوح، وكذلك المعدات المساعدة (BOPs). ويُعتبر VM600 فعالًا بشكل خاص عندما تكون هناك حاجة إلى نظام مراقبة مركزي يحتوي على عدد متوسط إلى كبير من نقاط القياس والقنوات.

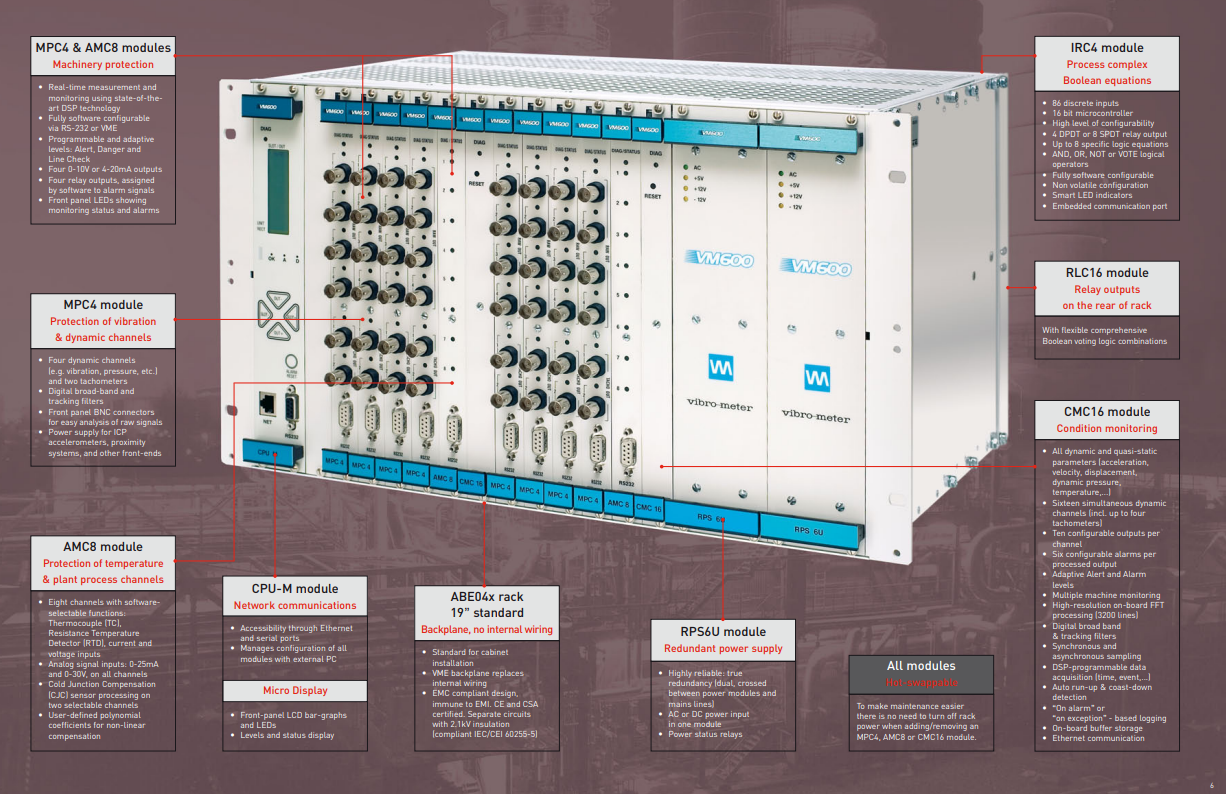

يتكون نظام VM600 من رف بحجم 19 بوصة، ومزود طاقة للرف، وزوج أو أكثر من بطاقات المراقبة. كما تتوفر أيضًا بطاقات الترحيل الاختيارية، وأجهزة التحكم في الرف، وبطاقات واجهة الاتصال. عادةً ما يتم تركيب الرف في خزانة أو حاوية قياسية بحجم 19 بوصة داخل غرفة المعدات.
الرف VM600 متوفر بنوعين: رف النظام VM600 ABE04x (6U)، الذي يحتوي على ما يصل إلى 12 زوجًا من بطاقات المراقبة، ورف نحيف VM600 ABE056 (1U)، الذي يحتوي على زوج واحد فقط من بطاقات المراقبة.
تتوفر بطاقات مراقبة VM600 مختلفة لتطبيقات حماية المعدات ومراقبة الحالة و/أو مراقبة الاحتراق. تشمل الأمثلة زوج بطاقة حماية المعدات MPC4/IOC4T وزوج بطاقة المراقبة التناظرية AMC8/IOC8T، بالإضافة إلى زوج بطاقة مراقبة الاهتزاز XMV16/XIO16T وزوج بطاقة مراقبة الاحتراق XMC16/XIO16T.
إن زوج وحدة التحكم في الرف CPUx/IOCx وبطاقة واجهة الاتصالات (CPUM/IOCN، أو CPUR/IOCR، أو CPUR2/IOCR2) هما بطاقات اختيارية توفر وظائف إضافية لنظام VM600، مثل إدارة التكوين، ووظيفة الاستبدال السريع مع إعادة التكوين التلقائي، وشاشة أمامية، واحتياطية لزوج بطاقة CPUx/IOCx، ومعالجة بيانات الحافلات الميدانية، وزر إعادة ضبط الإنذار (AR) على اللوحة الأمامية، وأمان رف MPS (CPUx)، وتسجيل أحداث النظام وأحداث القياس، والاتصال بالحافلات الميدانية (Modbus وPROFIBUS و/أو PROFINET)، و/أو احتياطية الاتصال.
تتوفر بطاقات CPUx/IOCx بتركيبات مختلفة:
• بطاقة CPUM/IOCN هي النسخة القياسية، مزودة بشاشة لوحة أمامية وتدعم Modbus RTU/TCP وPROFINET (PNR 200-595-VVV-VVV).
• تتميز بطاقة CPUR/IOCR بتكرار وحدة التحكم في الرف وتدعم Modbus RTU/TCP (رقم الطراز PNR 600-007-VVV-VVV).
• توفر بطاقة CPUR2/IOCR2 وظائف الرياضيات لبيانات الحافلات الميدانية، وتدعم Modbus TCP وPROFIBUS DP (رقم الطراز PNR 600-026-000-VVV).
تم تصميم زوج بطاقة CPUM/IOCN للاستخدام مع رف نظام VM600 ABE04x. يمكن استخدام بطاقة CPUM بمفردها أو في زوج مع بطاقة IOCN مرتبطة بها، اعتمادًا على متطلبات التطبيق/النظام. بطاقة CPUM هي بطاقة ذات عرض مزدوج تحتل فتحتين من فتحات الرف VM600 (فتحات البطاقات)، بينما بطاقة IOCN هي بطاقة ذات عرض أحادي تشغل فتحة واحدة من فتحات VM600. يتم تركيب CPUM في الجزء الأمامي من الرف (الفتحتان 0 و1)، ويتم تركيب IOCN المرتبطة بها في الفتحة الموجودة خلف CPUM مباشرةً في الجزء الخلفي من الرف (الفتحة 0). تتصل كل بطاقة مباشرةً بلوحة التوصيل الخلفية للرف عبر موصلَين. زوج بطاقة CPUM/IOCN متوافق مع جميع رفوف أنظمة VM600 ABE04x.
